Магистральные фильтры Harrison: как не запутаться в цифрах и выбрать идеальный вариант
Если вы открыли каталог магистральных фильтров Harrison, глаза могут разбежаться. Десятки моделей, индексы MFA, MFB, MFC, MFD, разная производительность, степень очистки… Но на самом деле, система проста и логична. В этой статье мы подробно разберем, как подобрать фильтр под конкретные задачи, что означают загадочные буквы в артикулах и на что обращать внимание, чтобы не переплатить.
Зачем вообще нужен магистральный фильтр?

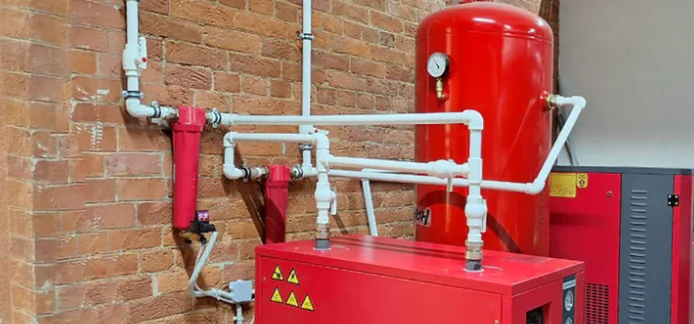

Воздух после компрессора далек от идеала. В нем есть твердые частицы (ржавчина из труб, пыль), влага и масляный туман. Все это убивает пневмоинструмент, портит покраску и выводит из строя дорогие станки. Магистральный фильтр — это страж чистоты, который устанавливается после ресивера (а часто и после осушителя) и защищает всю пневмосеть
Ключевые критерии выбора: смотрим в характеристиках
1. Пропускная способность (л/мин)
Первый и самый важный параметр. Он должен быть не ниже суммарного потребления воздуха всеми работающими одновременно инструментами. Если производительность фильтра будет меньше, вы столкнетесь с падением давления. В модельном ряду Harrison есть варианты от 1200 до 15 000 л/мин и выше, что позволяет подобрать решение как для небольшой шиномонтажки, так и для гигантского завода.
2. Рабочее давление (бар)
Убедитесь, что фильтр рассчитан на давление в вашей системе. Большинство моделей Harrison, которые мы рассматривали, работают при давлении до 13 или 16 бар .
3. Степень очистки: разбираемся в индексах
Здесь начинается самое интересное. Harrison использует индексы, которые напрямую указывают на способности фильтра:
- Индекс MFA (например, HRS-MFA9000).
- Что это: Фильтр грубой или основной очистки.
- Степень очистки: Удаляет частицы размером 3 мкм и оставляет до 5 мг/м³ масла.
- Для кого: Это базовый фильтр для защиты обычного пневмоинструмента: гайковертов, шлифмашинок, продувки. Если у вас нет сложного оборудования, этого фильтра более чем достаточно . Он не даст ржавчине загубить компрессор или инструмент.
- Индекс MFB (например, HRS-MFB6000).
- Что это: Фильтр тонкой очистки.
- Степень очистки: Задерживает частицы до 1 мкм и снижает содержание масла до 0,1–0,5 мг/м³.
- Для кого: Для более требовательных задач. Это идеальный выбор для подготовки воздуха в покрасочных камерах, перед подачей на станки с ЧПУ, в стоматологических кабинетах или лабораториях .
- Индекс MFC и MFD (например, HRS-MFC15000, HRS-MFD1200PF).
- Что это: Фильтры сверхтонкой очистки (микрофильтрация).
- Степень очистки: Убирают частицы до 0,01 мкм. MFD также обеспечивает минимальное остаточное содержание масла – 0,001 мг/м³.
- Для кого: Это heavy-duty для промышленности. Фармацевтика, пищевая промышленность, производство микроэлектроники и оптики. Для обычного СТО такой фильтр — это «золотая пуля по воробьям». Избыточно, но если у вас стоит особо чувствительное оборудование – самое то .
Последовательность установки: как не ошибиться
Часто магистральные фильтры ставят не один, а последовательно — каскадом. Это позволяет ступенчато очищать воздух и продлевать срок службы дорогих фильтрующих элементов.
Правильная схема :
- Первым ставится фильтр MFA (3 мкм). Он примет на себя основной удар и отсечет крупные частицы.
- Вторым можно установить фильтр MFB (1 мкм), который уберет оставшиеся загрязнения.
- Третьим (если требуется) ставится фильтр MFC/MFD (0,01 мкм) для получения абсолютно чистого воздуха.
Опции, которые делают жизнь проще
- Автоматический конденсатоотводчик. В артикулах таких фильтров часто встречаются суффиксы IF или PF (например, HRS-MFB12000IF). Он избавит вас от необходимости вручную крутить вентиль, чтобы слить скопившуюся влагу. Клапан открывается и закрывается автоматически .
- Датчик загрязненности (дифференциальный манометр). Эта полезная опция показывает, когда фильтроэлемент забит и требует замены. Вы не будете менять его раньше времени (экономя деньги) и не пропустите момент, когда защита оборудования уже слабеет .
Резюме
Выбор магистрального фильтра — это не вопрос удачи, а четкая инженерная задача.
- Для обычного гаража и СТО берите MFA с нужной производительностью.
- Если есть покраска или станки с ЧПУ — смотрите в сторону MFB.
- Для фармацевтики и пищепрома — ваш выбор MFC/MFD.
- Не хотите следить за фильтром и сливать конденсат вручную — ищите модели с автосливом (IF/PF) и датчиком загрязнения.
Надеемся, эта инструкция помогла вам стать настоящим гуру магистральной фильтрации Harrison! Если остались вопросы — наши менеджеры всегда на связи.
